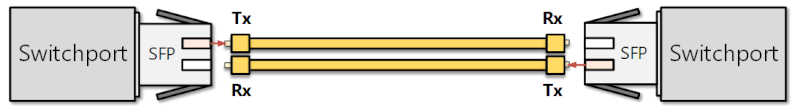

TX & RX Nedir?
Fiber optik iletişimde veri ışık darbeleri ile taşınır. Bu darbelerin iki temel parametresi vardır:
- TX (Transmit Power): Vericinin (transmitter) fiber kabloya gönderdiği optik güç miktarı.
- RX (Receive Power): Alıcının (receiver) fiberden aldığı optik güç miktarı.
Bu güç seviyeleri dBm cinsinden ölçülür.
- dBm: 1 milliwatt’a göre logaritmik ölçüm.
- 0 dBm = 1 mW optik güç
- Negatif dBm değeri = 1 mW’tan daha az güç (ör. -10 dBm ≈ 0,1 mW)
- Pozitif dBm değeri = 1 mW’tan daha fazla güç (ör. +3 dBm ≈ 2 mW)
Neden dBm kullanılır?
Çünkü optik güç seviyeleri çok geniş bir aralıkta değişir ve logaritmik ölçüm mühendislerin küçük farkları kolayca karşılaştırmasına imkân tanır.
Güç Dengesi – “Ne Çok Fazla Ne Çok Az”
Bir optik linkte RX gücünün iki sınırı vardır:
- Receiver Sensitivity (Alıcı Hassasiyeti): RX’in algılayabileceği en düşük optik güç (alt eşik).
- Receiver Overload (Alıcı Aşırı Yüklenme Limiti): RX’in zarar görmeden tolere edebileceği en yüksek optik güç (üst eşik).
Eğer RX gücü:
- Alt eşikten düşükse → Sinyal algılanmaz, paket kayıpları ve link kopmaları olur.
- Üst eşiğin üzerindeyse → Alıcı optik sensörleri fiziksel olarak zarar görebilir.
Burada kritik olan, link boyunca oluşan toplam kaybın (fiber zayıflaması + konektör kayıpları + ek kayıplar) TX seviyesini RX için ideal aralığa getirmesidir.
Fiber Tipleri ve Tipik TX/RX Değerleri
A. Single-Mode Fiber (SMF) – Uzun Mesafe Çözümü
Çekirdek çapı: ~9 μm
Avantaj: Düşük zayıflama, uzun mesafelerde ideal
1310 nm (LX Modüller)
- TX: -5 ila 0 dBm
- RX Hassasiyet: -14 dBm
- Tipik Mesafe: 10 – 15 km
1550 nm (ZX Modüller)
- TX: 0 ila +5 dBm
- RX Hassasiyet: -24 dBm
- Tipik Mesafe: 40 – 80+ km
Not: Kısa mesafede yüksek TX seviyesi → RX’i “kör edebilir” → Çözüm: Optical Attenuator kullanmak.
B. Multi-Mode Fiber (MMF) – Kısa Mesafe ve Yüksek Bant Genişliği
Çekirdek çapı: 50–62,5 μm
Avantaj: Daha ucuz modüller, kolay kurulum
850 nm (SX Modüller)
- TX: -9 ila -3 dBm
- RX Hassasiyet: -17 dBm
- Tipik Mesafe: OM3/OM4 fiber ile 550 m
1300 nm Optikler
- TX: -5 ila -1 dBm
- RX Hassasiyet: -14 dBm
- Tipik Mesafe: 2 km
Not: MMF’de modal dispersion (farklı modların farklı hızda ilerlemesi) uzun mesafede performansı düşürür.
Optik Güç Yönetimi ve Sorunlar
A. Güç Kaybı (Attenuation)
- Fiberin her kilometresi belirli oranda güç kaybına neden olur (SMF: ~0,35 dB/km, MMF: ~3 dB/km).
- Her konektör/ek ekleme: ~0,2 – 0,5 dB kayıp ekler.
B. Kirlilik ve Mikroskobik Toz Sorunları
- Fiber konektöründe gözle görülmeyen bir toz → 3 dB veya daha fazla kayıp → bu, sinyalin yarısının kaybolması demek.
- Çözüm: Temizleme çubuğu, izopropil alkol, “one-click” temizleyici kullanmak.
C. Aşırı TX Seviyesi
- Özellikle kısa SMF linklerinde sorun olur.
- Çözüm: 5–10 dB optik attenuator kullanmak.
Ölçüm ve İzleme
1. Komutlarla Anlık Takip
- Cisco:
show interfaces transceiver - Juniper:
show interfaces diagnostics optics - MikroTik:
/interface ethernet monitor sfp1
2. OTDR (Optical Time Domain Reflectometer)
- Fiber boyunca zayıflama noktalarını ve kırıkları tespit eder.
3. Güç Ölçer (Optical Power Meter)
- TX ve RX seviyelerini doğrudan ölçer.
Pratik Örnek – Sorun Senaryosu
- SMF 1310 nm LX modülü ile 500 m bağlantı yapılıyor.
- TX gücü: 0 dBm
- Toplam kayıp: ~0,5 dB (çok düşük)
- RX: -0,5 dBm (limit: -14 dBm / overload: -3 dBm)
- Sonuç: RX overload → Link flapping ve CRC hataları başlar.
- Çözüm: 5 dB attenuator eklenir → RX: -5,5 dBm → Sorun çözülür.
Sonuç ve Öneriler
- TX & RX ölçümlerini düzenli yapın → Ani değer değişiklikleri fiber kırığı veya kirliliği gösterebilir.
- Bağlantı öncesi temizlik → Toz ve kir kaynaklı hataların %70’i önlenir.
- Mesafeye göre modül seçin → Fazla güçlü modül, kısa mesafede tehlikeli olabilir.
- Düşük RX seviyesine karşı hazırlıklı olun → Konektör kayıplarını, ek yerlerini ve fiber kalitesini kontrol edin.

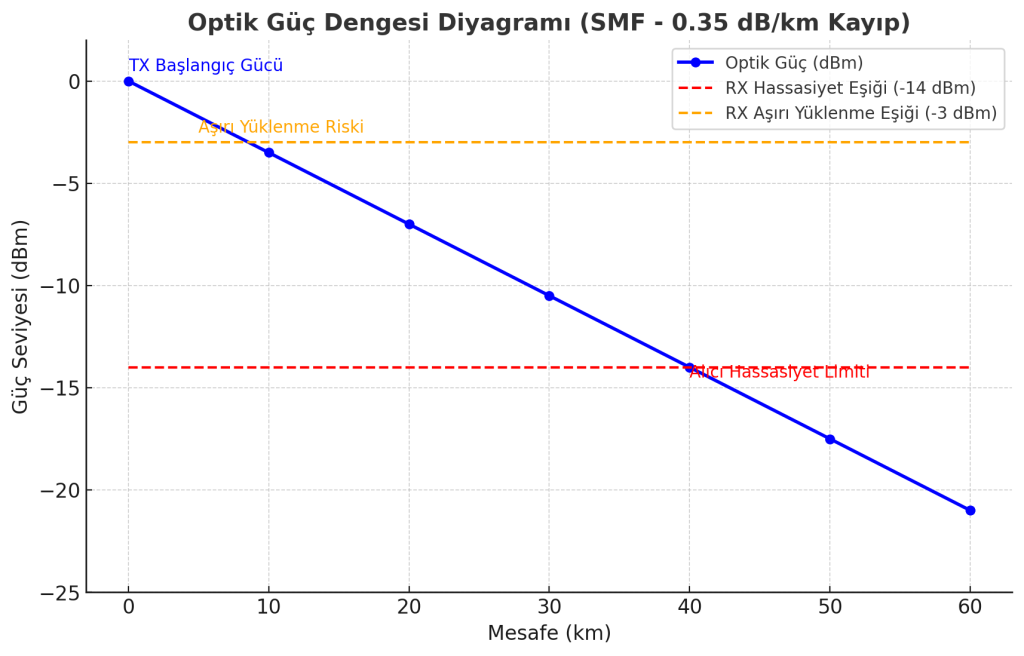

Bu grafikte, SMF üzerinde 0 dBm başlangıç TX gücünün mesafeye bağlı olarak nasıl zayıfladığını, alıcı hassasiyet eşiğini (-14 dBm) ve aşırı yüklenme sınırını (-3 dBm) görebilirsiniz.
